Infothek

Dichtungsmaße geeignet für Flansche nach ASME B16.5  und Stahlflansche mit großen Durchmessern nach ASME B16.47 Series A.

Die Bundesanstalt für Materialforschung und -prüfung (BAM) testet die Eignung des Dichtmaterials für den Einsatz in Flanschverbindungen mit flüssigem und gasförmigem Sauerstoff. Ergänzende Informationen zum Prüfverfahren und Ergebnis finden Sie im nachfolgenden Prüfbericht. Bitte beachten Sie, dass der Test mit Dichtungen ohne Aufdruck durchgeführt wurde.

VORSICHT: Es ist darauf zu achten, dass die Dichtungsfläche frei von Partikelverunreinigungen ist, die durch statische Aufladung entstehen.

Grundlage des Zertifikats ist das Prüfprogramm der TÜV Anlagen- und Umwelttechnik bzw. die VDI 2440, Ausgabe November 2000. Dieses beinhaltet den Eignungsnachweis von Flanschdichtungen hinsichtlich Leckagerate, Ausblassicherheit und dauerhafter Funktionalität, sowie den Nachweis von Dichtungskennwerten und geregelter Fertigungsqualität. Dies wurde durch erstmalige Prüfungs nachgewiesen. Voraussetzung hierfür ist die Verwendung von Flanschsystemen aus Stahl, welche die Mindestflächenpressung im Einbau erreichen oder überschreiten lassen.

GORE® GR Dichtungsplatten haben ein PDA-Zertifikat (Product Design Assessment) gemäß dem Baumuster-Zulassungsprogramm des ABS erhalten. Der Umfang und die Einschränkungen dieses Assessments sind auf den Seiten beschrieben, die diesem Zertifikat angehängt sind.

Dichtungsmaße geeignet für Flansche gemäß EN 1092-1 u. a.

GORE^® GR Dichtungsplatte: Dichtung mit Schraubenlöchern auf Stahlflansch ohne Dichtleiste. Um eine zuverlässige Abdichtung zu gewährleisten, muss beim Einbau die richtige Flächenpressung aufgebracht werden. Diese Tabelle enthält Drehmomentrichtwerte, die bei der Montage von Rohrleitungsflanschen verwendet werden sollten.

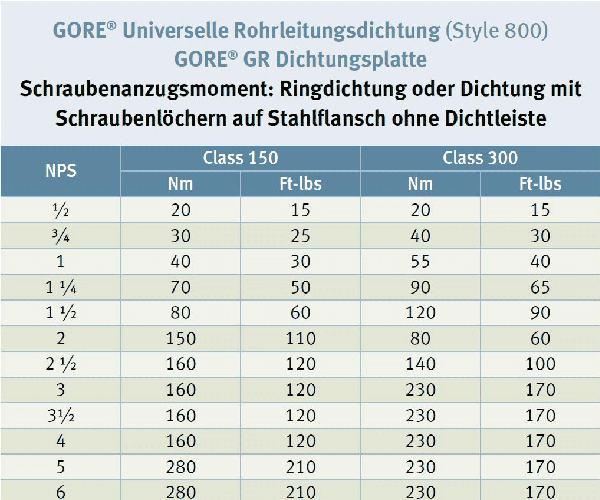

GORE^® Universelle Rohrleitungsdichtung (Style 800) / GORE^® GR Dichtungsplatte: Ringdichtung oder Dichtung mit Schraubenlöchern auf Stahlflansch ohne Dichtleiste. Um eine zuverlässige Abdichtung zu gewährleisten, muss beim Einbau die richtige Flächenpressung aufgebracht werden. Diese Tabelle enthält Drehmomentrichtwerte, die bei der Montage von Rohrleitungsflanschen verwendet werden sollten.

GORE^® Universelle Rohrleitungsdichtung (Style 800) / GORE^® GR Dichtungsplatte: Ringdichtung auf Stahlflansch mit Dichtleiste. Um eine zuverlässige Abdichtung zu gewährleisten, muss beim Einbau die richtige Flächenpressung aufgebracht werden. Diese Tabelle enthält Drehmomentrichtwerte, die bei der Montage von Rohrleitungsflanschen verwendet werden sollten.

GORE^® Universelle Rohrleitungsdichtung (Style 800) / GORE^® GR Dichtungsplatte: Ringdichtung auf Stahlflansch ohne Dichtleiste. Um eine zuverlässige Abdichtung zu gewährleisten, muss beim Einbau die richtige Flächenpressung aufgebracht werden. Diese Tabelle enthält Drehmomentrichtwerte, die bei der Montage von Rohrleitungsflanschen verwendet werden sollten.

Bitte füllen Sie dieses Formular aus, damit unsere Experten Sie mit Drehmomentempfehlungen, Produktempfehlungen oder Installationsanleitungen für Ihre spezifische Anwendung beraten können.

Bitte beachten Sie: Das Formular kann nicht online ausgefüllt werden. Um eine technische Empfehlung für Ihre Anwendung zu erhalten:

• laden Sie bitte das Formular auf ihren Computer herunter
• öffnen Sie das pdf im Adobe Acrobat Reader
• füllen Sie das  Formular aus und klicken auf den "Übermitteln" Button im Formular, um es per E-mail an Gore zu schicken.
