PolyVent High Airflow: die neue Generation der GORE® Protective Vents Screw-In Serie für noch mehr Leistung

Das neue PolyVent High Airflow von Gore bietet einen noch nie dagewesenen Schutz für Außengehäuse mit bis zu 50 Litern Luftvolumen und bei DOPPELTEM Luftdurchsatz dieselbe zuverlässige Schutzart wie sein Vorgängermodell. Das neue Produkt ist mit einem optimierten O-Ring ausgestattet, dessen Entflammbarkeit nach UL-Norm klassifiziert wurde, und schützt noch besser gegen extreme Witterung, die Dichtungen und sensibler Elektronik schaden kann.


Größere Gehäuse mit bis zu 50 Litern Luftvolumen entwerfen und kostengünstigere Gehäusekonzepte mit dünneren Wänden und einfacheren Dichtungen verwenden.

Mit seiner neuen Technologie bietet das GORE PolyVent High Airflow der nächsten Generation noch mehr Sicherheit und Schutz für Außengehäuse, die extremer Witterung ausgesetzt sind. Hersteller von Elektronikkomponenten für den Außeneinsatz erzielen mit dem leistungsstärkeren Belüftungselement einen höheren Luftdurchsatz und können damit:

  • Größere Gehäuse mit bis zu 50 Litern Luftvolumen entwerfen und
  • kostengünstigere Gehäusekonzepte mit dünneren Wänden und einfacheren Dichtungen verwenden.
Größere Gehäuse mit bis zu 50 Litern Luftvolumen entwerfen und kostengünstigere Gehäusekonzepte mit dünneren Wänden und einfacheren Dichtungen verwenden.

Das neue PolyVent High Airflow mit doppeltem Luftdurchsatz, gewohnt hoher Schutzart und verbessertem Enflammbarkeitsschutz:

  • ermöglicht mit 4.000 ml/min bei einem Druckunterschied von 70 mbar einen ZWEIMAL höheren Luftdurchsatz als sein Vorgängermodell;
  • bietet höchste Schutzarten: IP66, IP67, IP68 (einstündiges Untertauchen bei einer Wassertiefe von zwei Metern) und IP69k (Hochdruck- / Dampfstrahl);
  • verfügt über einen optimierten O-Ring der Entflammbarkeitsstufe UL 94 V-0 (gilt auch für Gehäuse und Deckel);
  • ist öl- und wasserabweisend.

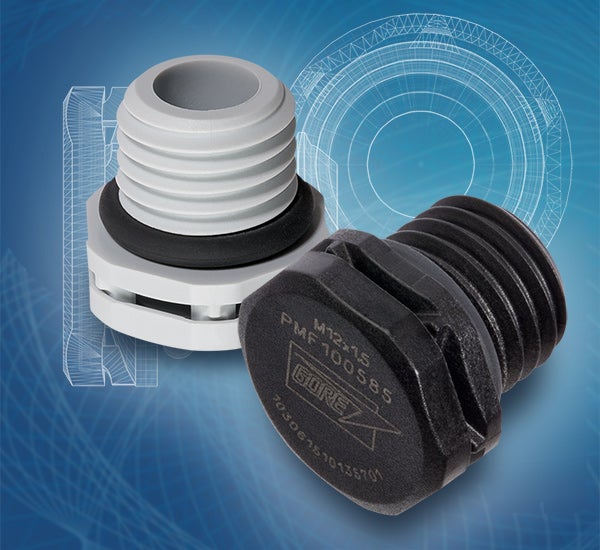

Die neuen Belüftungselemente sind deutlich leistungsfähiger als ihre Vorgängergeneration mit hohem Luftdurchsatz („HA“-Vents), zugleich aber genauso groß und nach denselben Qualitätsspezifikationen entwickelt und gefertigt. Gores neues PolyVent High Airflow wird eingeschraubt und ist in zwei Farben erhältlich: schwarz (PMF100585) und grau (PMF100586).

Produktinformation
Produktname PolyVent High Airflow
Gewindegröße M12x1,5
Artikelnummer PMF100585 – schwarz / PMF100586 – grau
Produkteigenschaften
Typischer Luftdurchsatz 4000 ml/min (dp = 70 mbar)
Laminat: Membran / Trägermaterial ePTFE/Polyester (PET)
Membraneigenschaften  oleophob
Gehäuse und Deckel: Material Polyamid (PA6)
Gehäuse und Deckel: Farbe schwarz: RAL 9011 / grau: RAL 7035
Schlüsselweite 16 mm
Gesamtlänge 5,6 mm
O-Ring-Material Silikon 60 Shore A
Gegenmutter: Material / Farbe / Artikelnummer Kunststoff / grau / M10510-009
Rückverfolgbarkeit ja
Design und Abmessungen

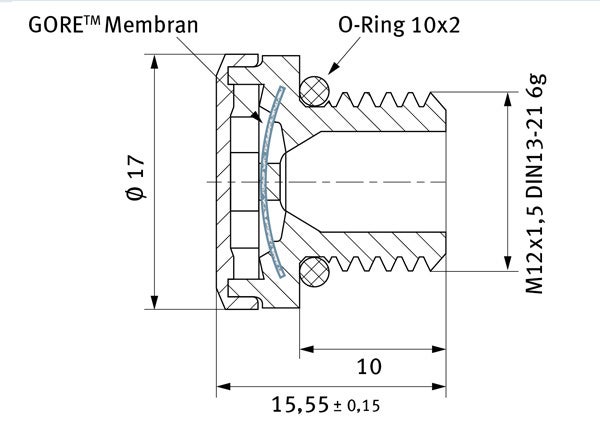

Angaben in mm PolyVent High Airflow Abmessungen
Einbauempfehlungen
  • An einer flachen, senkrechten Gehäuseoberfläche montieren, an der sich weder Wasser noch Partikel sammeln können.
  • Das Belüftungselement sollte von außen eingeschraubt werden.

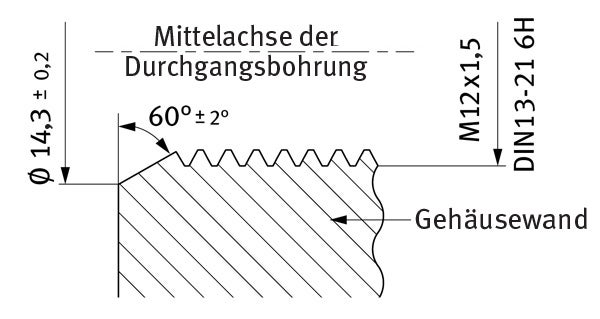

PolyVent High Airflow Installation
  • Empfohlenes Drehmoment: 0,7 ± 0,1 Nm
  • Durchmesser der Durchgangsbohrung bei Verwendung einer Gegenmutter: 12,2 ± 0,1 mm
