Überblick

Steigern Sie Wert, Zuverlässigkeit und Gewinn durch effektive Belüftung
Protective Vents für Solarenergiesysteme - Lösungen

Die Hersteller von Solaranlagen sind kontinuierlich mit neuen Anforderungen konfrontiert: dem steten Nachfragewandel aufgrund neu entwickelter Technologien, rauen Betriebsbedingungen, die die Zuverlässigkeit beeinträchtigen können, und den Forderungen von Kunden nach einer jahrzehntelangen Nutzungsdauer.

Die fortschrittlichen Belüftungslösungen von Gore tragen dazu bei, die technische Komplexität und die Produktionskosten der Anlagen zu reduzieren, während gleichzeitig eine höhere Effizienz über die von den Kunden erwartete Lebensdauer erreicht wird.

GORE Protective Vents für Solaranlagengehäuse sind auf langfristige Zuverlässigkeit ausgelegt, damit die Solarsysteme störungsfrei arbeiten. Belüftungselemente von Gore

  • sorgen für raschen Druckausgleich, um sicherzustellen, dass Dichtungen ihre ursprüngliche IP-Stufe für die Lebensdauer des Produkts behalten,
  • verhindern das Eindringen von Flüssigkeiten und Verschmutzungen wie Salz, Sand oder Staub,
  • lassen Wasserdampf wirksamer entweichen, minimieren Schäden durch Kondensation und tragen zur Steigerung der Produktivität der Anlagen bei,
  • sind für den einfachen Einbau in jede Art von Gehäuse in einschraubbarer (Screw-In), einrastbarer (Snap-In)- oder einschweißbarer Ausführung erhältlich,
  • sind getestet und erprobt und erfüllen die weltweit anspruchsvollsten Gehäuseschutzstandards einschließlich des Underwriters Laboratory (UL), des Technischen Überwachungsvereins (TÜV) und der International Electrotechnical Commission (IEC).

Warum eine Belüftung?

Im Außenbereich installierte Elektronikgehäuse sind zahlreichen Umweltbeeinträchtigungen ausgesetzt, die die Leistung, Zuverlässigkeit und Lebensdauer der sensiblen eingebauten Elektronik beeinträchtigen.

Herausforderung: Elektronikkomponenten im Außenbereich

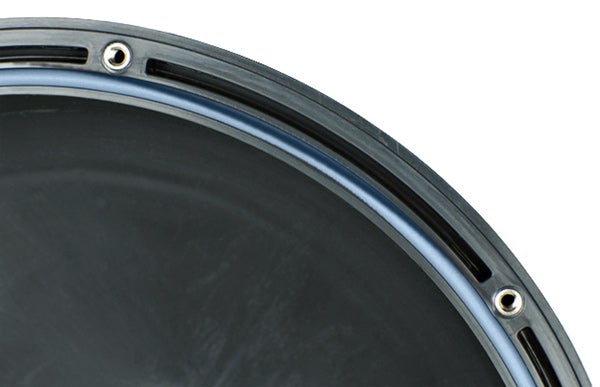

Versagen der Dichtungen

Versagen der Dichtungen

Druckunterschiede entstehen, wenn ein abgedichtetes Gehäuse schnellen, extremen oder wiederkehrenden Veränderungen der Umgebungstemperatur ausgesetzt ist. Starke Temperaturwechsel wie ein plötzliches Gewitter an heißen, sonnigen Tagen, Höhenwechsel bei Transporten oder stetige Erwärmung und Abkühlung durch eine interne Wärmequelle können in einem abgedichteten Gehäuse Druckunterschiede hervorrufen. Wird dieser Druckunterschied nicht ausgeglichen, übt das Vakuum eine Dauerbelastung auf die Gehäusedichtungen aus, die im schlimmsten Fall ein Versagen der Dichtung hervorruft. Das Eindringen von Feuchtigkeit und Verschmutzungen wie Staub und anderen Partikeln ist dann geradezu vorprogrammiert.

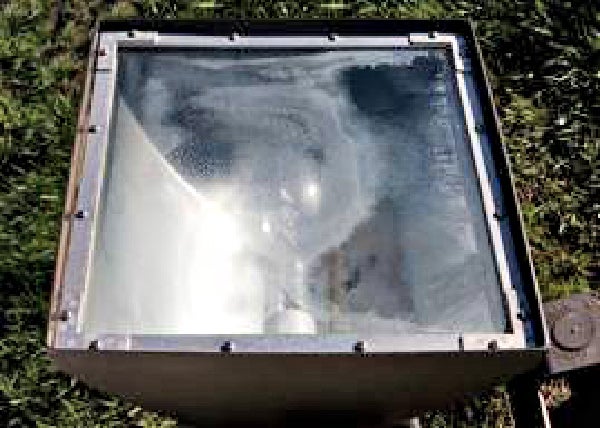

Kondensation

Kondensation

Außer durch fehlerhafte Dichtungen kann Feuchtigkeit durch Diffusion in ein Gehäuse gelangen, also durch jenen Prozess, bei dem sich Dampf im Wege der natürlichen Molekülwanderung durch die Wände eines Polymergehäuses bewegt. Wenn Wasserdampf in ein abgedichtetes Gehäuse eindringt, aber nicht mehr nach draußen gelangen kann, kondensiert er in flüssiger Form. Bleibt dieses Kondenswasser im Gehäuse, kann es die Funktion von Linsen beeinträchtigen und sensible Elektronik und Batteriekontakte korrodieren lassen.

Zuverlässige Lösung: GORE Protective Vents

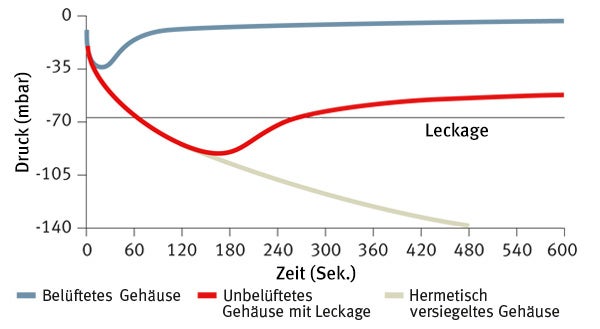

Schutz von Gehäusen und Dichtungen: Druck ausgleichen

GORE Protective Vents sorgen für einen raschen Druckausgleich in abgedichteten Gehäusen und verhindern so, dass im Inneren ein Vakuum entstehen oder sich Druck aufbauen kann, der die Dichtungen belastet. In nicht belüfteten Gehäusen können Druckunterschiede von nur 70 Millibar (1 psi) dazu führen, dass Dichtungen nach wiederholten Temperaturwechseln versagen. GORE Vents schützen zuverlässig gegen vorzeitiges Dichtungsversagen - das Gehäuse beibt intakt.

GORE Protective Vents lassen Über- und Unterdrücke gar nicht erst entstehen.

Schutz von Elektronikkomponenten: Kontaminierung verhindern

GORE Protective Vents verhindern zuverlässig das Eindringen einer Vielzahl von Schadstoffen, von Regen und Insekten über Schmutz und Staub bis zu Sand und anderen Partikeln. Dennoch sind GORE Vents für Luftmoleküle durchlässig, sodass sich kein Vakuum bilden kann, das Schadstoffe ins Innere zieht. Mit Belüftungselementen von Gore funktionieren Komponenten zuverlässig bei gleichzeitig niedrigeren Wartungs- und Garantiekosten.

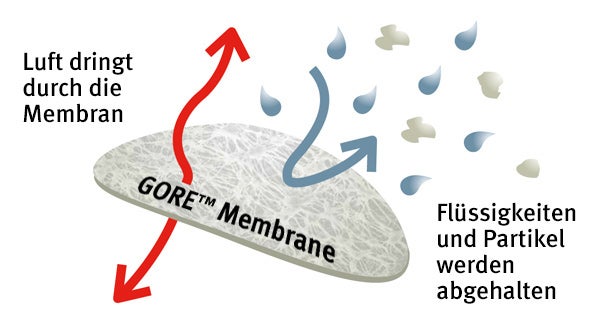

Luft dringt durch die Membran. Flüssigkeiten und Partikel werden abgehalten

Schutz vor Korrosion: Kondensation reduzieren

GORE Protective Vents ermöglichen es Wassermolekülen, durch die mikroporöse Membran zu diffundieren und ungehindert aus dem Gehäuse zu entweichen. Die Feuchtigkeit im Inneren wird reduziert und Oberflächen, wie zum Beispiel Linsen, werden vor Kondensation geschützt. Elektronikbauteile haben eine längere Lebensdauer, da sie nicht aufgrund von Korrosion vorzeitig versagen

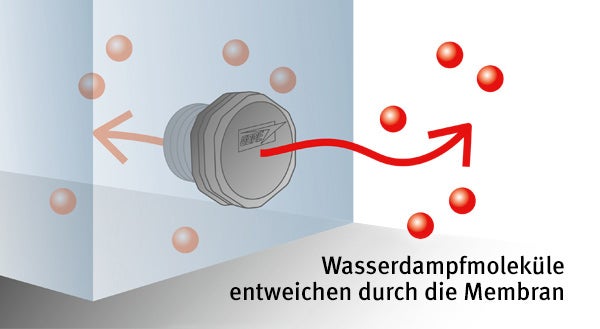

Wasserdampfmoleküle entweichen durch die Membran

Schutz vor gefährlichen Gaskonzentrationen: Gase ableiten

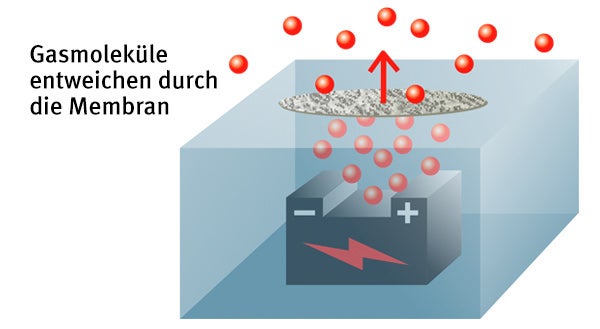

Im Normalbetrieb und während Aufladezyklen können sich Batterien erhitzen und Wasserstoff oder andere Gase absondern. Dadurch besteht die Möglichkeit, dass gefährliche oder sogar explosive Gaskonzentrationen entstehen. GORE Protective Vents leiten gefährliche Gasmoleküle effektiv ab. Durch den kontinuierlichen Druckausgleich innerhalb und außerhalb des Batteriefachs reduzieren sie Explosionsrisiken, bilden aber zugleich eine wirksame Barriere gegen Flüssigkeiten und Partikel.

Gasmoleküle entweichen durch die Membran

Anwendungen

Belüftungslösungen für unterschiedlichste Solaranwendungen
Anschlussdosen
Anschlussdosen Wasser kann Korrosion und Kurzschlüsse an der Elektronik in der Anschlussdose hervorrufen. Durch Druckausgleich in der Dose entlasten GORE Protective Vents die Gehäusedichtungen, sodass kein Wasser eindringen kann.

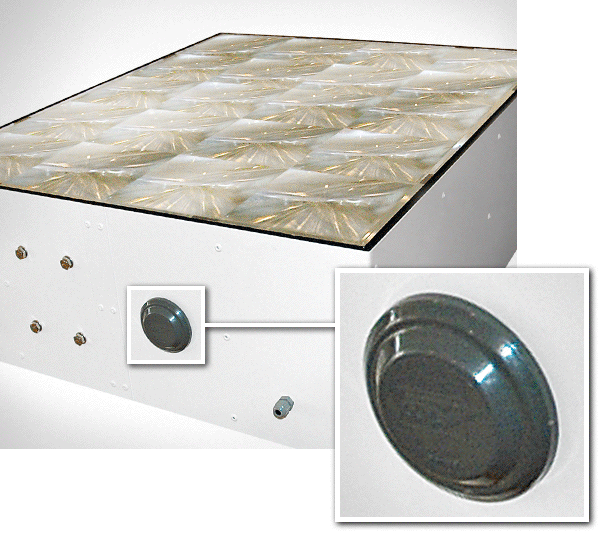

CPV-Module
CPV-Module Durch ihre großen Abmessungen sind CPV-Module anfällig für Druckunterschiede, die durch Temperaturänderungen hervorgerufen werden. GORE Protective Vents gleichen den Druck im Gehäuse aus und steigern die Effizienz.
String Combiner Box
String Combiner Box Je nach Gehäusevolumen kann Gore eine Belüftungslösung individuell anpassen, um die Verlässlichkeit von Dichtungen sicherzustellen und so die Anschlüsse vor Kurzschlüssen durch Wassereintritt zu schützen.
Ortungsgeräte
Nachführsysteme Kontakt mit Wasser oder Schmutz kann die mechanischen Komponenten im Nachführsystem beeinträchtigen. GORE Protective Vents schützen vor Flüssigkeiten und Schadstoffen, die zu Korrosion führen können.
Micro-/String-Wechselrichter
Micro-/String-Wechselrichter Korrosion kann schnell die empfindliche Elektronik in Micro-/String-Wechselrichtern beschädigen. GORE Protective Vents vermeiden Schäden, indem sie dauerhaft vor Wasser, Ölen und anderen Flüssigkeiten schützen.
Überwachungsgeräte
Überwachungsgeräte Kondensation kann die Leistung von Kontrollgeräten stören. Indem sie Feuchtigkeit diffundieren lassen, reduzieren die GORE Protective Vents die Bildung von Kondensation in den Gehäusen.



Produktvergleich

Das neue GORE® PolyVent XS

Das neue GORE® PolyVent XS:

Uneingeschränkte Designfreiheit dank 30 % kleinerem Belüftungselement. Mehr Infos.

OPTIMIERT: GORE<sup>®</sup> PolyVent Stainless Steel

OPTIMIERT: GORE® PolyVent Stainless Steel

Jetzt mit hohem Stoßfestigkeitsgrad. Vergleichen Sie alle Screw-In Series Belüftungselemente.

* Die IK10-Schutzart bezieht sich auf dieses GORE® Belüftungselement und nicht auf das Gehäuse.

Screw-In-Belüftungselemente

Belüftungselemente zum Einschrauben (Screw-in) bieten dauerhaften Schutz gegen Wasser, Salz und korrosive Flüssigkeiten, selbst nach dem Eintauchen in Flüssigkeit. Der Gewindeschaft und der robuste O-Ring sorgen für eine höhere mechanische Stabilität. Die hydrolysestabilen Belüftungselemente sind UV- und temperaturbeständig und haben daher eine längere Haltbarkeit und Lebensdauer. Die robusten Belüftungselemente sind speziell für den einfachen Einbau in Anwendungen jeder Art konzipiert und in verschiedenen Varianten erhältlich:

GORE PolyVent XS GORE® PolyVent XS
eignet sich mit seinem kompakten, flachen Design optimal für kleine Gehäuse (bis zu 2 l) und erfüllt höchste Industriestandards.
GORE PolyVent Standard GORE® PolyVent Standard (M12x1 und M12x1.5)
bietet eine zuverlässige Belüftung von Volumen bis zu 5 l. Das Produkt ist mit oder ohne Gegenmutter, in zwei Farben und zwei Gewindegrößen erhältlich. Das längere Gewinde (M12x1,5) kann mit oder ohne Gegenmutter eingebaut werden.
GORE PolyVent High Airflow GORE® PolyVent High Airflow (M12x1.5)
erzielt im Vergleich zur "Standard"-Variante fast den zehnfachen Luftdurchsatz bei gleichbleibendem IP-Schutzgrad, um Gehäuse bis zu 50 l zuverlässig vor Druckunterschieden aufgrund extremer Wetterbedingungen zu schützen.
GORE PolyVent XL GORE® PolyVent XL
erreicht einen außergewöhnlich hohen Luftdurchsatz für große Gehäuse (Volumen bis zu 200 l) und erfüllt strengste Industriestandards, wie den IEC 62108 für Solar-CPV-Module.
GORE PolyVent Stainless Steel OPTIMIERT: GORE® PolyVent Stainless Steel
jetzt mit IK10-Schutzart; zeichnet sich durch hohe Stoßfestigkeit sowie lange Lebensdauer und hervorragende Korrosions- und Chemikalienbeständigkeit aus. Zuverlässiger Schutz für Gehäuse mit einem Volumen bis zu 20 Liter, auch unter rauesten Umgebungsbedingungen.
GORE PolyVent Ex+ GORE PolyVent Ex+
ist gemäß IECEx und ATEX für den Einsatz in potenziell explosionsgefährdeten Bereichen zertifiziert und bietet für Gehäuse mit einem Volumen von bis zu 20 Litern eine exzellente Belüftungsleistung.

Snap-In-Belüftungselemente

Belüftungselemente zum Einrasten bieten eine zuverlässige Belüftungsleistung und dauerhaften Schutz in sehr rauen Umgebungsbedingungen. Speziell konzipiert für Anwendungen, die in hohen Stückzahlen produziert werden, lassen sich diese Belüftungselemente schnell in halb- oder vollautomatisch arbeitende Anlagen einbauen. Die meisten Elemente dieser Serie haben eine individuelle Laserkennzeichnung. So kann das Produkt lückenlos zurückverfolgt werden. Es stehen vier Bauartvarianten mit variabler Druckausgleichsgeschwindigkeit für unterschiedliche Gehäusegrößen zur Verfügung:

GORE PolyVent InSet GORE® PolyVent Hysi
bietet eine schnelle, kosteneffiziente Integration mit optionaler Montage von innen für einen nahezu unsichtbaren Einbau. Für Gehäuse mit Volumina bis zu 2 Litern.
GORE PolyVent XS NEU: GORE® PolyVent XS
ist 30 % kleiner als das PolyVent Standard und eignet sich für leichte, dünnwandige Gehäuse mit Volumina von bis zu 5 Litern.
GORE PolyVent Standard GORE® PolyVent Standard
sorgt für zuverlässige Leistung in vielen verschiedenen Anwendungen und kann für Volumina bis zu 5 Litern eingesetzt werden.
GORE PolyVent High Airflow GORE® PolyVent High Airflow
bietet in der hydrophoben oder oleophoben Version einen hohen Luftdurchsatz für Gehäusevolumina bis zu 30 Litern.

Selbstklebende Belüftungselemente

Platzsparende selbstklebende Belüftungselemente bieten flexible Einbaumöglichkeiten für Anwendungen nahezu jeder Art. Sie lassen sich schnell und einfach sowohl manuell als auch automatisiert in und an Gehäusen installieren. Diese Belüftungselemente können leicht an die spezifischen Anforderungen und die Geometrie einer Anwendung angepasst werden. Unser Standardproduktportfolio umfasst jedoch bereits ein breites Spektrum von Größen, Bauformen und Konstruktionen.

Wenn Sie bereits Kunde sind und Produkte einsetzen, die hier nicht aufgelistet sind, nehmen Sie bitte Kontakt mit uns auf.

GORE Adhesive Vent VE7 GORE® Adhesive Vent Serie VE7
Für Gehäuse mit glatten oder rauen Oberflächen. Diese langlebigen, 100% Membran-Konstruktionen bieten eine hohe Temperaturbeständigkeit.
GORE Adhesive Vent VE8

GORE® Adhesive Vent Serie VE8
Für die Installation in Gehäuseanwendungen, die einen hohen Luftdurchsatz und oleophobe Eigenschaften erfordern..

GORE Adhesive Vent VE9

GORE® Adhesive Vent Serie VE9
Für Gehäuse mit glatten oder rauen Oberflächen. Diese langlebigen, 100% Membran-Konstruktionen bieten eine hohe Temperaturbeständigkeit und wurden für einen höheren Luftdurchsatz entwickelt.

Schweißbare Membran-Belüftungselemente

Schweißbare Membran-Belüftungselemente sind speziell auf Low-Profile-Anwendungen in Solarenergiesystemen ausgelegt, die eine rasche, sichere Integration mittels Heiß- oder Ultraschallschweißen erfordern. Durch die gebrauchsfertige Lieferung auf Rollen sind sie ideal für die Produktion hoher Stückzahlen in voll- oder halbautomatischen Prozessen. Die Belüftungselemente, die zu 100 Prozent aus einer äußerst beständigen ePTFE-Membran bestehen, besitzen die Einstufung UL 94-V0 für Entflammbarkeit und UL 746C für UV-Beständigkeit.

Schweißbare Membran-Belüftungselemente

GORE® Weldable Membrane Vent VE0001SLR
Für Anwendungen in Solaranlagen, die automatisches Heiß- oder Ultraschallschweißen nutzen, um ein Höchstmaß an Robustheit der mechanischen Verbindung zu innen oder außen liegenden Gehäuseoberflächen herzustellen.
